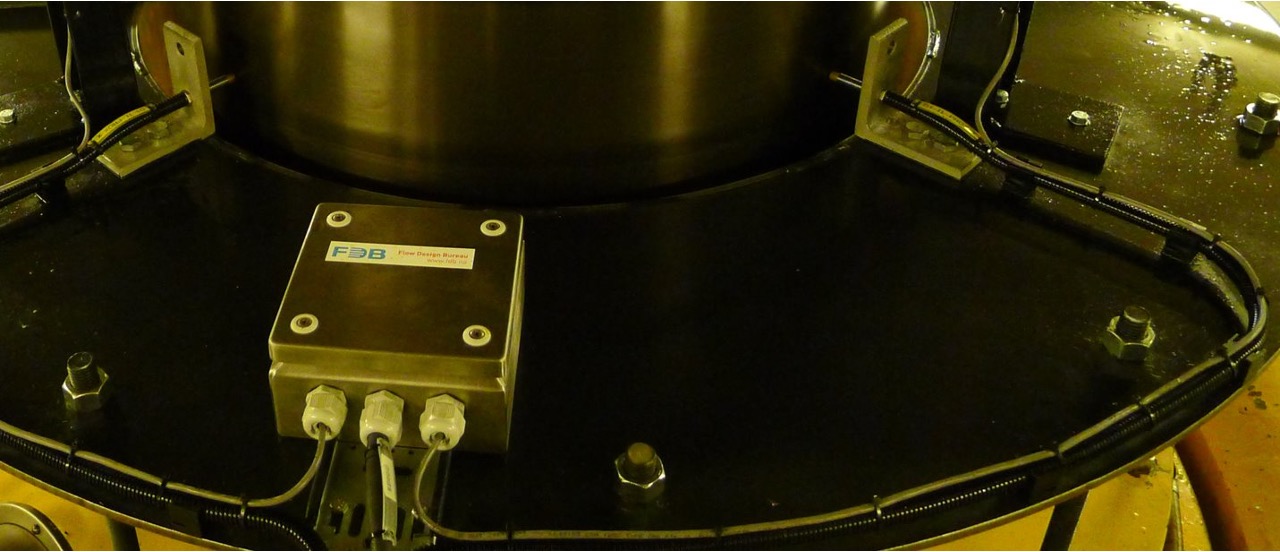

Typisk plassering av posisjonsgivere på (her) turbinlager.
Med Orbit-plugin kan man overvåke lagere og akselsystem for vannkraftaggregater, basert på ISO 20816:
Redusere nedetid som følge av uplanlagte hendelse (skader) og korrektivt vedlikehold.
Styrke utgangspunktet for å gjøre forebyggende vedlikehold til rett tid.
Orbit plot visualisert sammen med tids-serier for x-y posisjon og sammen med signal for fasegiver.
Røde linjer viser parametrisering av signaler basert på resultater fra spektrum-analyse plugin.
Inngang
Kvalitet
Hvordan
2x Aksel-beveglse med 90 graders deling per lager.
Oppløsning inntil 2000Hz
Blink-teller aggregatets energimåler.
Protokoll (MQTT osv)aggr
Fasegiver
Oppløsning inntil 2000Hz20-200Hz
Trykksensor 4-20mA
Resultat
Kvalitet
Hvordan
X-Y koordinater for Orbit plot
Nær IEC60041
OPC UA. Format tilpasset kundens data-plattform.
Verdier knyttet til oppførsel
Nær IEC60041
OPC UA
Orbit-plugin analyserer måleverdier fra posisjons-sensorer på lager. Plugin-et tilrettelegger for visualisering av orbit-plot, basert på 10 omdreininger av aksel.
Gir en og solid overvåkning av lagere og akselsystemet som gir et godt utgangspunkt for å overvåke også andre skademekanismer – Turbin (mekanisk ubalanse) og generator (magnetisk / mekanisk ubalanse).
Kan utvides med:
