Mye av FDB sin tilnærming til tilstandsovervåking i vannkraft bruker sensordata som er samlet inn med høy hastighet. En kategori sensordata er såkal rotasjons-fase-avhengig informasjon. Rotorpoler på generator havner i denne kategorien da langtidsutvikling av tilstand er knyttet til hver individuelle pol og ikke et gjennomsnitt over alle poler. FDB tilbyr nå rotasjons-fase-avhengige analyser gjennom HydroCord. Dette er demonstrert ved å bruke et IR basert termometer, RTM 200, fra MC-monitoring (MCm) som kilde for sensordata.
MCm sin RTM200 registrerer overflatetemperaturen til rotorpolen ved å plassere enden av en optisk fiber rett innenfor luftspalten mellom generatoren sin statore og rotore. Ved å måle temperaturen ved ca. 2 kHz kan vi finne temperaturprofilen over hver rotorpol, i en gitt aksial posisjon, for hver rotasjon av turbinenheten.
HydroCord inkluderer en programvaremodul som gir analyse-plug-ins tilgang til rådatastrømmer fra alle sensorer og en løsning for å kommunisere analyseresultater inn i datastrømmen. En generell kategori plug-ins kombinerer sensorinngang med en fast vinkelposisjon i det roterende systemet. Å kombinere de to gjør det mulig å bestemme dynamikk som en funksjon av den absolutte vinkelposisjonen til det roterende systemet. Dette er nyttig for mange stasjonære sensorenheter, for eksempel RTM-200 fra MCm.
Data fra RTM-200 hentet fra Øygreyfoss ble brukt i avspillingsmodus på FDB sin Data-lab, for å simulere høyhastighets datastrømmer inn i analysepluginene, og for å utvikle og teste en versjon av en rotasjonsfaseavhengig analyse-plugin tilpasset RTM-200. Fleksibiliteten til analyse-plugin-konseptet tillater mer detaljert analyse og kan brukes på mange andre typer sensorenheter.
For mer info om målingene på Øygreyfoss og RTM-200, se vårt Whitepaper:

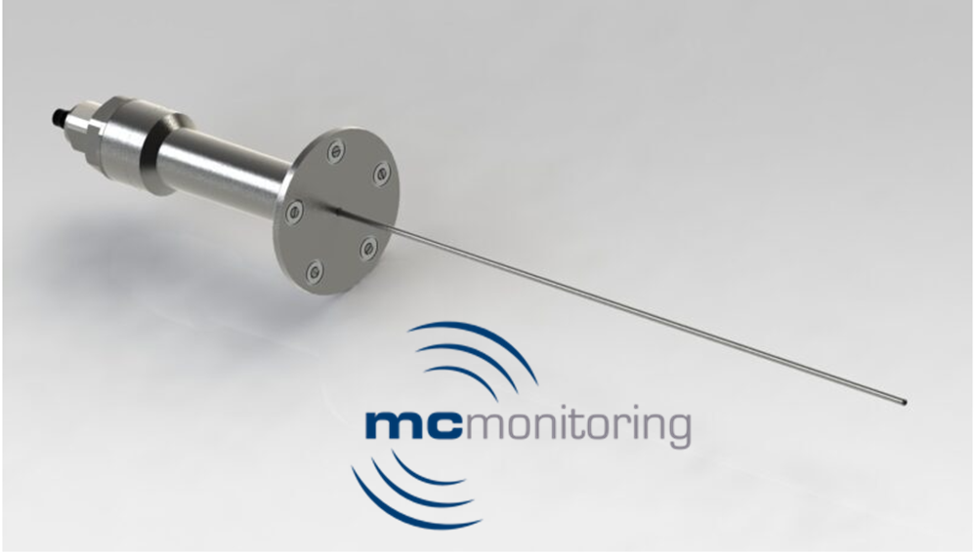

Figur 1: IR basert termometer, RTM 200, fra MC-monitoring (MCm)
Figur 2: Maksimal poltemperatur – Gjennomsnittlig over 1s eller 5 omdreininger
